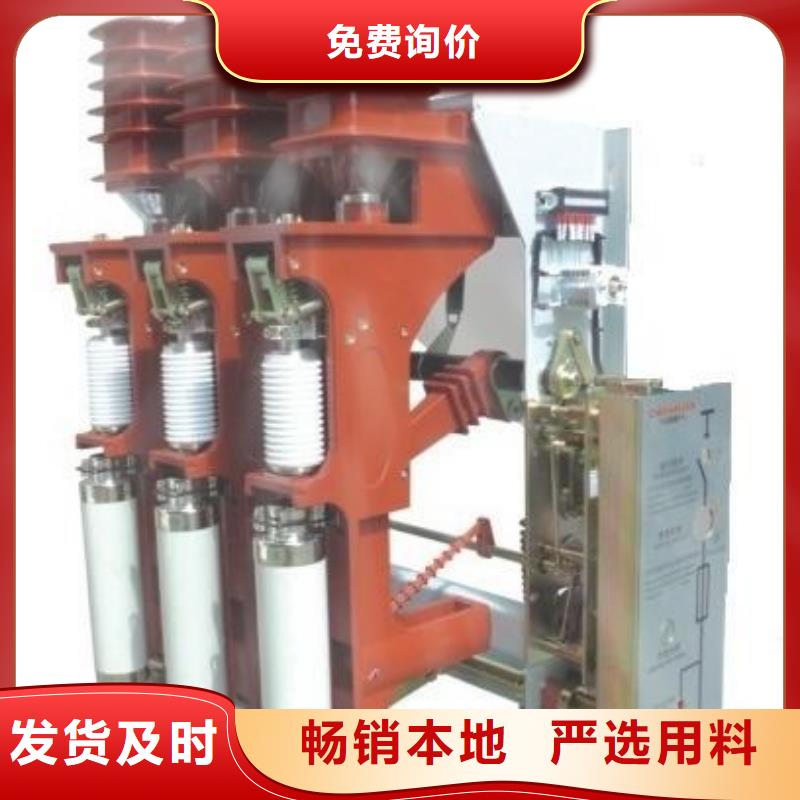

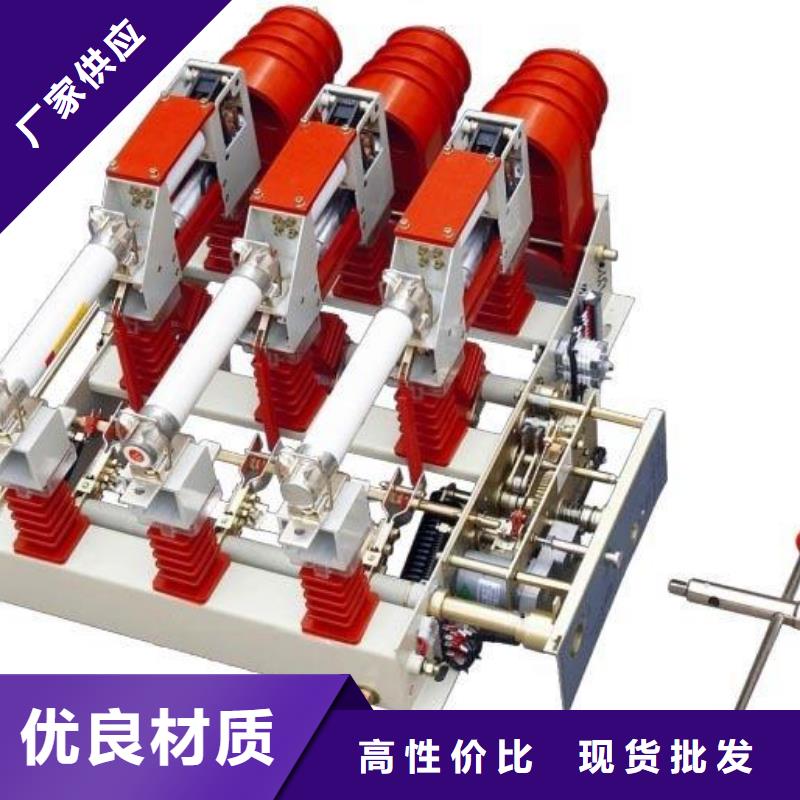

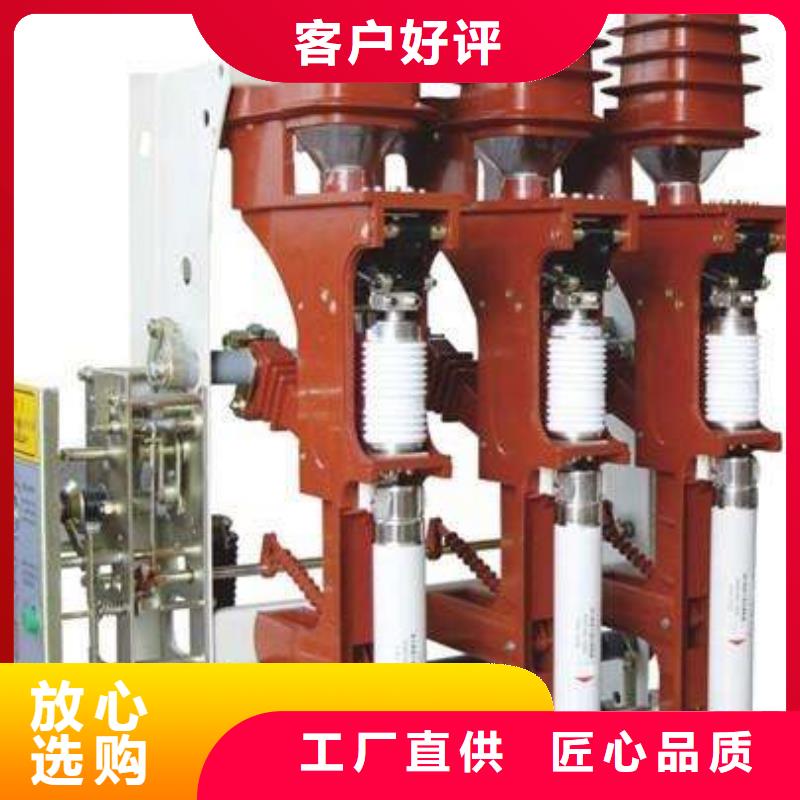

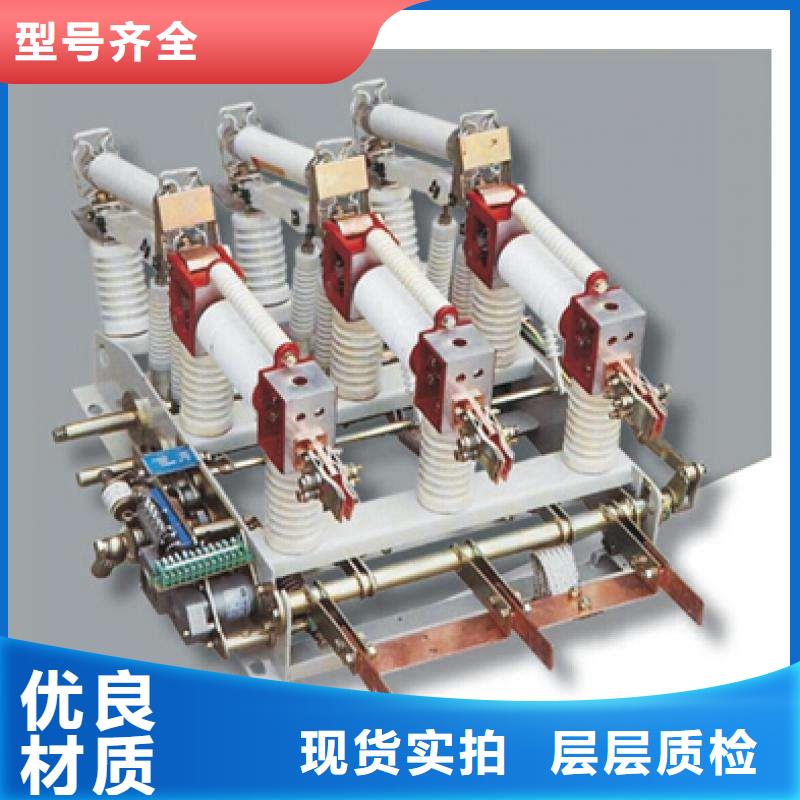

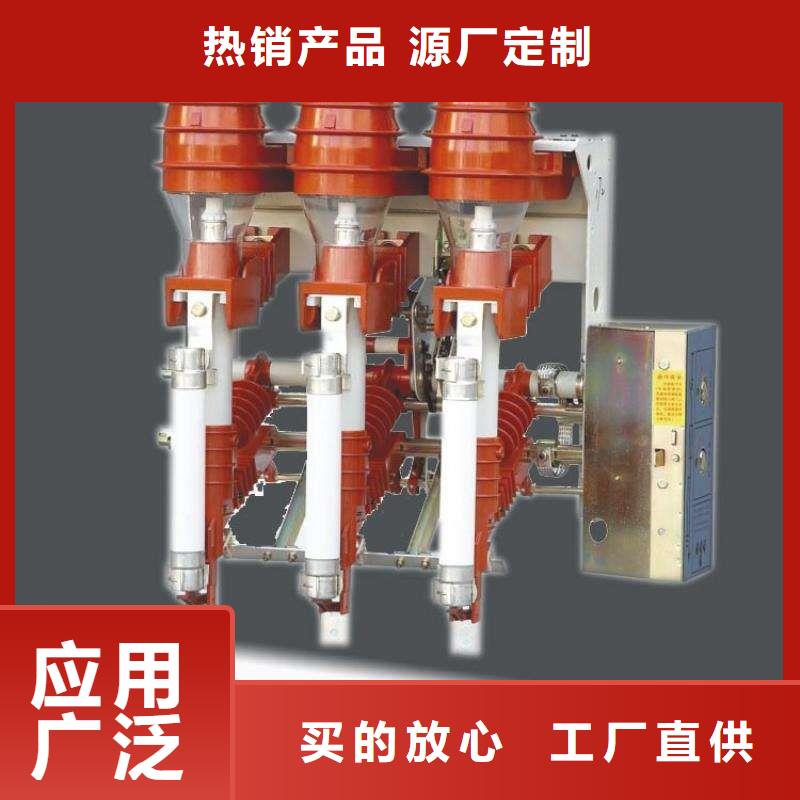

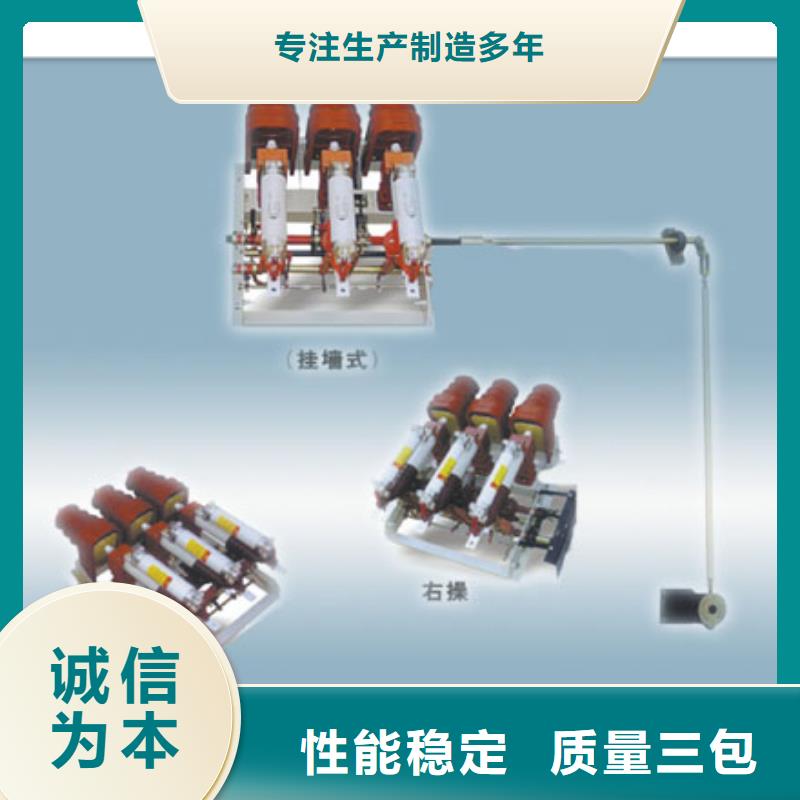

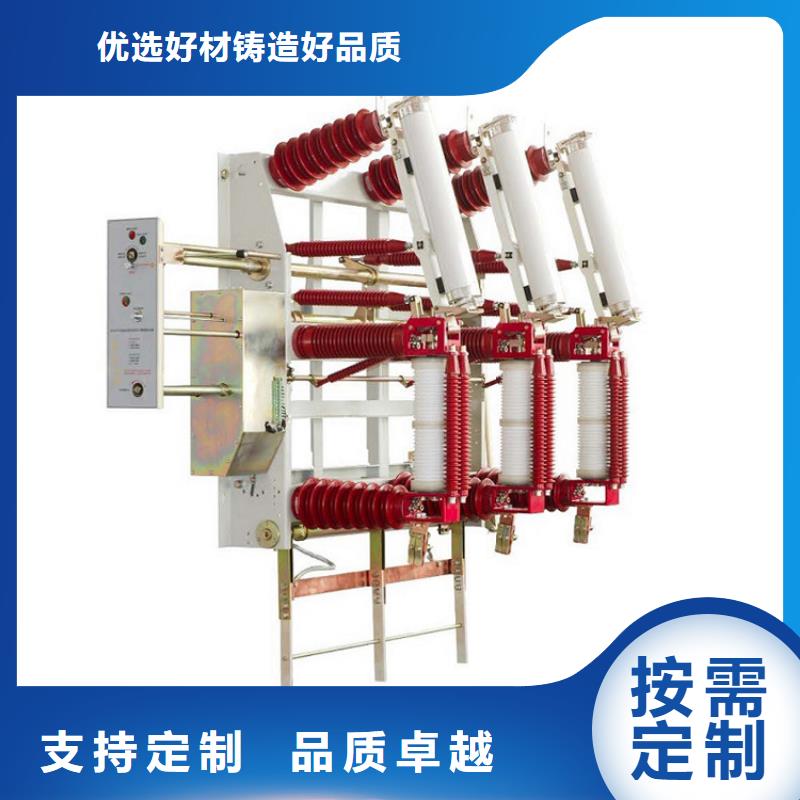

负荷开关-限流熔断器组合电器保护变压器特性好，但只有两者配合好才能有效。
  a区域为工作电流范围。I>InK，InK为组合电器的额定电流。它小于熔断器的额定电流InHH，这是由于熔断器安装时的温度状况及热损耗消散受限制，使组合电器不能承受熔断器的全部电流。组合电器的额定电流开断由负荷开关单独完成。负荷开关三相同时开断，三相同时熄弧。
  b区域为过负荷范围InHH<I<3InHH，在此范围内，熔断器承受超过额定电流的过电流。约从2InHH起，熔体动作，但熔断器尚不能熄弧，熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧。在这里，熔体动作的含义是所有熔体至少在一处开断。这就是说，在过负荷范围内，由负荷开关三相开断并熄弧。
  c区域为转移电流ITC范围约从3InHH起，熔断器动作后亦可熄弧。在三相电路中，三相熔断器中一相首先动作，触发撞击器并熄弧。负荷开关熄灭另两相中的电流，其他两相熔断器可能也动作，但负荷开关有时动作更快，因此，在转移电流区域，熔断器与负荷开关配合共同完成开断任务。转移电流是负荷开关在各自功率因数下，所能开断的 电流，它介于5InHH（小型熔断器）～1.5InHH（大型熔断器）之间。
  d区域为限流范围，当故障电流更大时（约从20InHH），熔断器在电流的 个半波就已经动作，并将故障电流的峰值限制到它的允通电流值ID。这是熔断器熄灭大于转移电流ITC的电流，负荷开关在撞击器作用下虽动作，但不开断电流。
  因此，只有负荷开关与熔断器配合得当，组成的组合电器就能够开断：负荷开关额定开断电流的任何负载电流；组合电器额定短路开断电流的任何过电流。这就是说，负荷开关加熔断器能承担工作电流和全短路电路之间的开断任务。
  

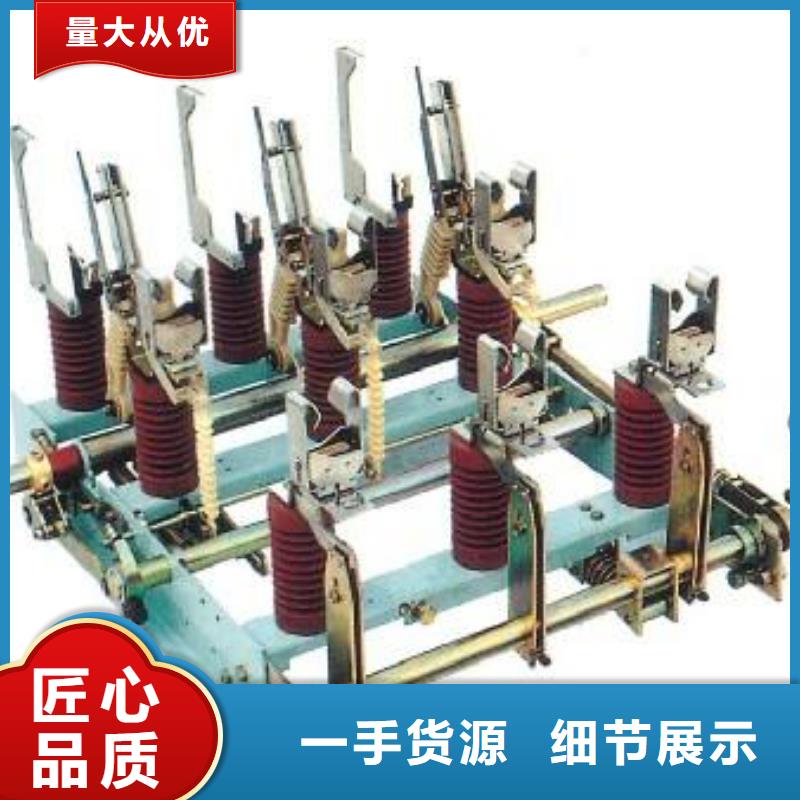

1、负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。

2、负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的、可靠运行有着重要意义。

3、负荷开关其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩;另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。
